4 通用模塊和專用模塊的劃分及其接口方式
4.1 通用模塊

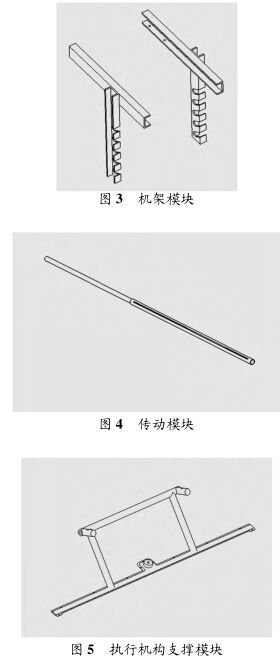

在模塊系統中，通用模塊的使用可以簡化設計過程，縮短設計周期，最終達到快速設計的目的。面對用戶的多樣化要求，可將通用模塊視作基型模塊，并對其進行變型設計。與專門設計新的模塊相比，具有經濟、質量好、周期短的優勢。在本文的小型水草切割機的模塊中，可以將機架模塊、執行機構支撐模塊、傳動機構模塊視作通用模塊，如圖3、4、5所示。因為這些模塊在用戶的個性化設計中，基本結構不會有太大的改變，參數尺寸可以通過修改得到所需的模塊。
4.2 專用模塊

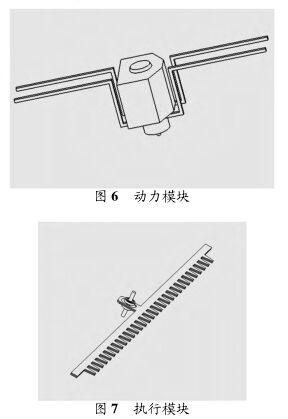

專用模塊主要為滿足特殊功能的需要而設計。在本文的小型水草切割機的模塊中，可將動力機構模塊、執行機構模塊作為專用模塊，如圖6、7所示。專用模塊可以根據用戶要求，設計出不同結構，以實現特殊功能。在對動力模塊進行設計時，可以考慮使用汽油機、太陽能動力或其它能源動力。在對執行機構模塊進行設計時，可以根據所切割的對象，更改切割刀片或刀具。
在設計專用模塊時，還應考慮通用化、系列化問題，所以應采用接近通用模塊的方式和要求進行設計。如動力模塊中的動力裝置的尺寸與動力裝置支架的尺寸匹配、執行模塊中的刀片與偏心輪的尺寸配合都應遵循通用性和互換性。
4.3 接口設計
在小型船用水草切割機中，設備與船體之間、模塊與模塊之間、模塊內部的零部件之間都存在接口。
4.3.1 設備與船體之間的接口設計
由于小型水草切割機是放置在船上使用的，所以與船體的安裝接口應當遵循便攜性(方便轉移性)、易于拆裝性、操作簡便性，即具有快速裝拆功能。設備與船體相連接的部分為左右外伸梁，在左右外伸梁上各布置了兩個安裝孔，用螺栓與船體連接。
4.3.2 模塊之間的接口設計
(1)機架通用模塊通過槽鋼用螺栓與動力機構專用模塊相連。
(2)動力機構專用模塊與傳動機構通用模塊之間、傳動機構通用模塊與執行機構專用模塊之間都是通過彈簧聯軸器連接。
(3)執行機構支撐通用模塊與機架通用模塊之間通過卡槽和插銷來進行緊固連接。
4.3.3 模塊內部的接口設計
機架模塊(通用模塊)中的外伸梁與槽鋼立臂之間、動力模塊(專用模塊)中的汽油機與汽油機支架之間通過螺栓進行連接；執行模塊(通用模塊)中的刀盒與刀架之間通過焊接連接；傳動模塊(通用模塊)中的拉伸套筒與拉伸軸之間通過銷釘連接。
5 總結
筆者根據河蟹養殖業的工作水域、水草特點，結合現有船只，設計出小型水草切割機。為滿足養殖用戶的獨特需求，實現個性化定制，對水草切割機進行了模塊化設計，并在模塊劃分的基礎上，對水草切割機的通用模塊與專用模塊進行了歸類，對其接口方式進行了分析與討論。研制的小型水草切割機不僅可應用于河蟹養殖池塘，還可用于生態景觀水域以及小型河道中沉水植物的切割。在面對各類用戶及使用水域時，可通過模塊化設計來降低設計成本，并能實現快速組裝。
小型船用水草切割機的設計，能夠進一步推動節能、環保、綠色的水域生態環境的建設，同時提高各類小型水域的水草切割作業效率、節約成本、提升企業經濟利潤，具有廣闊的市場前景和較高的工程價值。
（上海海洋大學 吳叔蕾；上海海洋大學海洋工程研究所 張麗珍）
