在提倡可持續發展的現今社會，生態型養殖模式將會越來越普及。為了維持生態環境，需要種植一些水草，尤其是河蟹養殖業，常常在水塘中種植伊樂藻等沉水性植物喂食河蟹，也為河蟹提供棲息處所。在長三角地區，河蟹養殖面積很大，如上海崇明，江蘇的溧陽、南通、新沂、宜興，浙江的蕭山、諸暨等地，每個地區的河蟹養殖面積都在幾十萬畝(15畝=1hm2，下同)以上。由于河蟹養殖水域環境的特殊性，對蟹塘種植水草的高度和面積有一定要求，需要經常進行清理收割，水草栽種面積和高度尺寸的控制將直接影響?zhàn)B殖產量和效益。
目前，市場上有很多種類的水草收割設備。國外有多家水草收割機生產廠商，其中比較知名的有加拿大的Aquamarine公司，美國、英國、荷蘭、澳大利亞、德國等國也有類似的產品。國內也有多家企事業單位研制出多品種的水草收割設備，較具代表性的是山東青州市東方環保機械制造有限公司，該企業提供了多種類型的水草收割船。此外，上海海洋大學也成功研制出SGW1.2型水草收割船。
目前市場上的水草收割設備普遍存在成本高、體積大、搬運困難等問題，無法適應小而散、甚至是不規則的河蟹養殖池塘。因此，設計適應這種特殊水域工作的小型水草切割設備是急需解決的問題。針對這種情況，可考慮利用河蟹養殖水域現有的船只，專門設計可安裝在船上的小型水草切割機。同時，因不同的河蟹養殖用戶，其使用的船只不同，割草面積也不同，因此水草切割機需要進行個性化定制。筆者應用模塊化設計理念，對小型水草切割機進行研究，以實現在保持各模塊功能一定的情況下，選用適合使用需求的模塊，組裝成滿足不同設計要求的個性化產品。
1 河蟹養殖業中的水草問題
水草在水產養殖中有著重要價值。水草既是養殖生物棲息、覓食、避敵的場所，又是食物中維生素、粗纖維和礦物質的重要來源，還能進行光合作用、釋放氧氣，促進水和土壤中的養分肥料吸收、吸附部分有害物質，對調節、凈化、穩定和改善底層水質有十分重要的作用。然而，養殖業中的水草也需要控制。以河蟹養殖為例，養殖池中水草覆蓋率一般保持在50%～70%。若水草覆蓋率過高，或局部水草密度過大，易造成局部缺氧、腐爛，反而形成污染，繼而引發蟹病。所以，及時清除水草在河蟹養殖過程中是十分重要的。
2 小型水草切割機的結構特性
為保證小型水草切割機能夠在較小水域中平穩工作，設備的體積、尺寸及質量都應當遵循小型原則而設計，且要與水域中的現有小船匹配。該設備安裝在船上，設計時應考慮適合便攜性(方便轉移性)、易于拆裝性、操作簡便性等問題。
根據以上的設計要求，首先確定小型水草切割機的主要組成部分為；動力裝置、傳動裝置、切割裝置和機架。水草切割機總共有13個零件，包括刀片、偏心輪、軸承、刀盒、刀架、拉伸套筒、拉伸軸、左(右)外伸梁、左(右)槽鋼立臂、汽油機、汽油機支架。
小型水草切割機的模塊劃分產品的模塊化設計(modular design)是指對在一定范圍內功能不同或功能相同但性能、規格不同的產品進行功能分析，并在此分析基礎上，劃分并設計出一系列的功能模塊，且通過模塊的選擇和組合可構成不同的產品，來滿足市場不同需求的一種現代產品設計方法。本文基于接口約束關系的模塊劃分方法，采用定量的方式，對小型水草切割機進行模塊劃分。
3.1 切割機零部件的接口關系

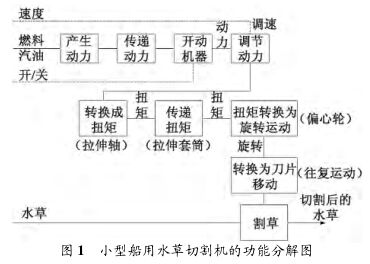

首先對切割機進行功能分解，然后分析各零部件的接口情況。在同一功能分解路線上的零部件具有相同的功能目的，即實現同一功能。圖1為小型水草切割機的功能分解圖。
3.2 切割機零部件的接口約束值
切割機的接口約束值，可根據功能接口和幾何接口的具體相關度值，由式(1)求出。

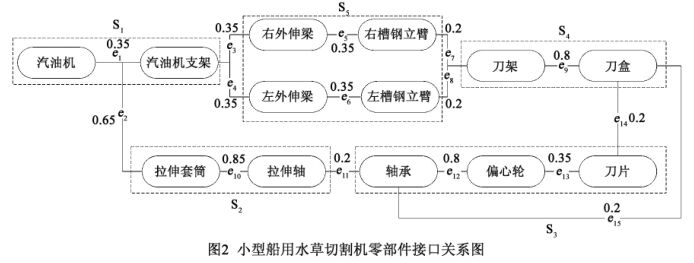

其中，接口約束值越小，表示零部件之間接口依賴程度越小，功能也越趨獨立。圖2為切割機零部件的接口關系圖，ei表示該接口的約束值。
3.3 切割機的模塊劃分方案
零部件之間的接口約束關系值是模塊劃分的重要依據。從圖2中可以看出，分割集可以根據零部件之間的接口關系來確定，在每個分割集中，邊的最大值就是模塊之間的約束關系值。并可設置不同的閾值λ，對該模塊劃分方案進行分析，從而選擇最合適的模塊劃分方案。
本設計的小型水草切割機，取閾值λ =0.65，得到5個分割集，這些分割集將切割機劃分成5個模塊:S1動力機構模塊，S2傳動機構模塊、S3執行機構模塊、S4執行機構支撐模塊、S5機架模塊。
